สร้างแผ่น plate ด้วย End Cap

สร้างแผ่น plate ด้วย End Cap

        ในงานเชื่อม (Weldment) เวลาที่เราทำการประกอบเชื่อม ก็ต้องมีการเชื่อมแผ่น plate ที่ปลายของท่อนเหล็ก เช่น ขาโต๊ะ ดังรูป ซึ่งโปรแกรม  SolidWorks สามารถทำได้ง่ายๆ โดยใช่คำสั่ง   End Cap  ดังนี้



    1. ไปที่ Weldment ที่ Command Toolbar   ซึ่งเราจะพบ คำสั่ง End Cap       จากนั้นคลิกที่คำสั่ง



    2. เมื่อคลิกที่คำสั่ง End Cap แล้ว จะมีช่อง Parameter ให้เราทำการเลือกหน้าตัดของเหล็กที่เราต้องการทำแผ่น Plate



3 คำสั่ง End Cap มีดังนี้

3.1  Thickness Direction : ทิศทางการสร้างแผ่น Plate จากชิ้นงาน และ ตัวเลขที่ใส่เป็นความหนา

3.2  offset Value : ซึ่งเราสามารถใส่ความกว้างของแผ่นเพลท
        3.2.1 Thickness Ratio : กรอกค่าสำหรับระบุความหนาเป็นสมการ
        ความยาวที่ขยายออกจากกึ่งกลางของหน้าตัดเหล็กในแต่ละด้าน  = ความหนาของเหล็ก x Thickness Ratio
        3.2.2 off set value : กรอกขนาดความกว้างได้เลย

4. เราสามารถทำ Chamfer หรือ fillet ที่มุมได้โดย คลิกที่ Corner treatment  จากนั้นใส่ขนาด

!!!ไม่เพียงแค่นั้น!!!

End Cap ที่สร้าง Plate สามารถนำไปใช้ในตาราง BOM ได้อย่างง่ายได้

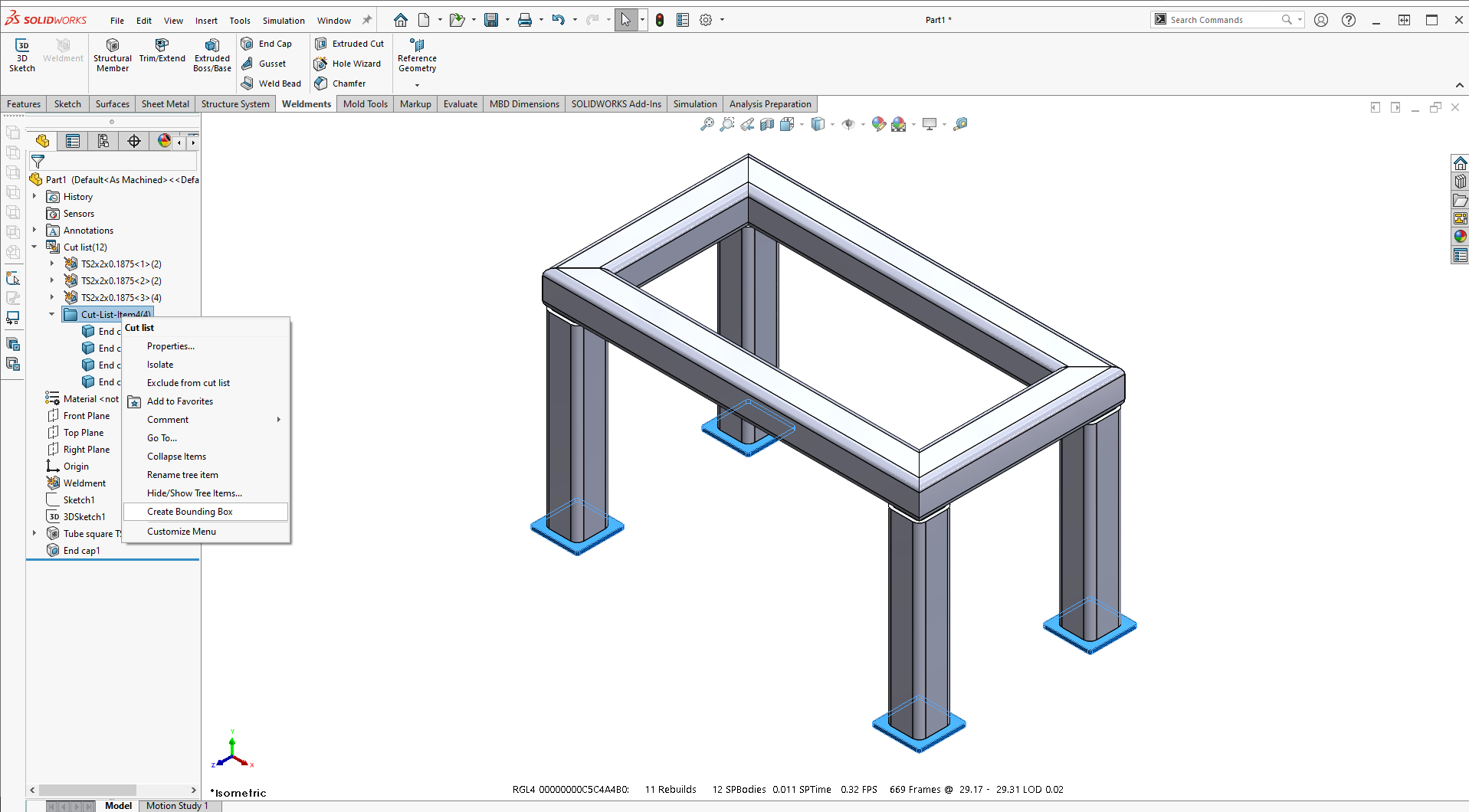

5. ไปที่ Cut-list คลิกขวาที่ Folder สีฟ้า Cut-list กดที่ คำสั่ง Create Bounding Box

6. เราจะได้ Folder ที่ Show ขนาดของ Plate ให้ อัตโนมัติ

!!! นำไปใช้ยังไง !!!

เวลากดใช้คำสั่ง BOM Table ในช่อง description จะมีขนาดขนาดของ Plate โชว์ อัตโนมัติ

Benefit ช่วยให้การสร้างแผ่น Plate ในงาน Weldment ทำได้รวดเร็วมากยิ่งขึ้น และยังนำไปใช้ลงใน ตาราง BOM ได้ง่ายมากๆ
